100V轉5V2A/100V轉12V2A大電流dcdc降壓恒壓芯片
發布日期：
2018-12-06 瀏覽次數： 2,429
100V轉5V2A/100V轉12V2A大電流dcdc降壓恒壓芯片：
概述：
SL3036 是一款支持寬電壓輸入的開關降壓型DC-DC，芯片內置100V/5A功率MOS，最高輸入電壓90V。
SL3036具有低待機功耗、高效率、低紋波、優異的母線電壓調整率和負載調整率等特性。支持大電流輸出，輸出電流可達2A 以上。
SL3036 同時支持輸出恒壓和輸出恒流功能。
SL3036 采用固定頻率的PWM控制方式，典型開關頻率為140KHz。輕載時會自動降低開關頻率以獲得高轉換效率。
SL3036 內部集成軟啟動以及過溫保護電路，輸出短路保護，限流保護等功能，提高系統可靠性。
SL3036 采用ESOP8 封裝，散熱片內置接VIN 腳。。
特點：
寬輸入電壓范圍：8V~90V
輸出電壓從4V 到30V 可調
支持輸出恒壓恒流
支持輸出12V/2A，5V/2A
高效率：可高達96%
工作頻率：140KHz
低待機功耗
內置過溫保護
內置軟啟動
內置輸出短路保護
應用領域：
GPS追蹤器，GPS定位器，GPS防盜器
電動車報警器，電動車USB充電器
電動汽車、電動自行車、電瓶車
扭扭車、卡車

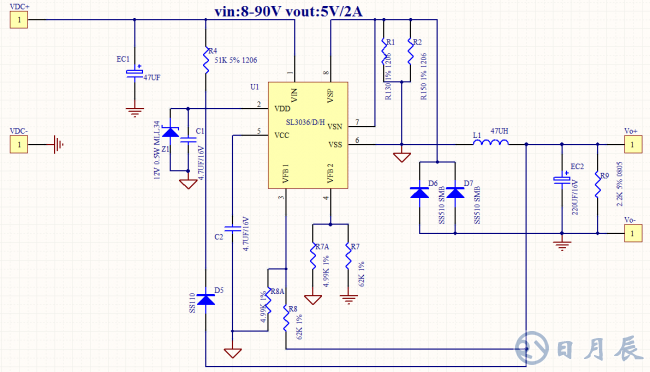

原理圖：
